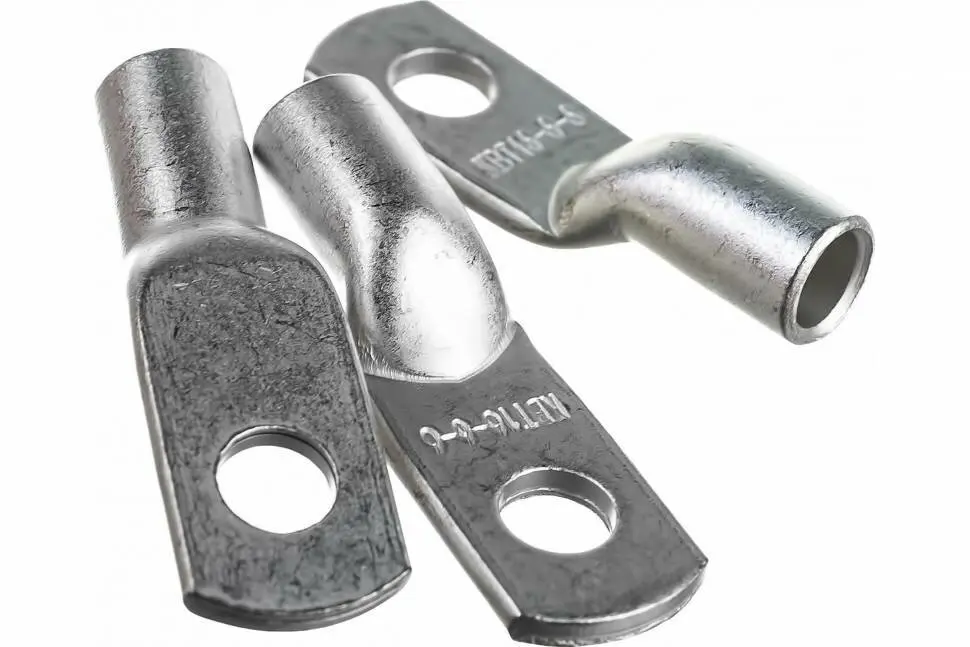

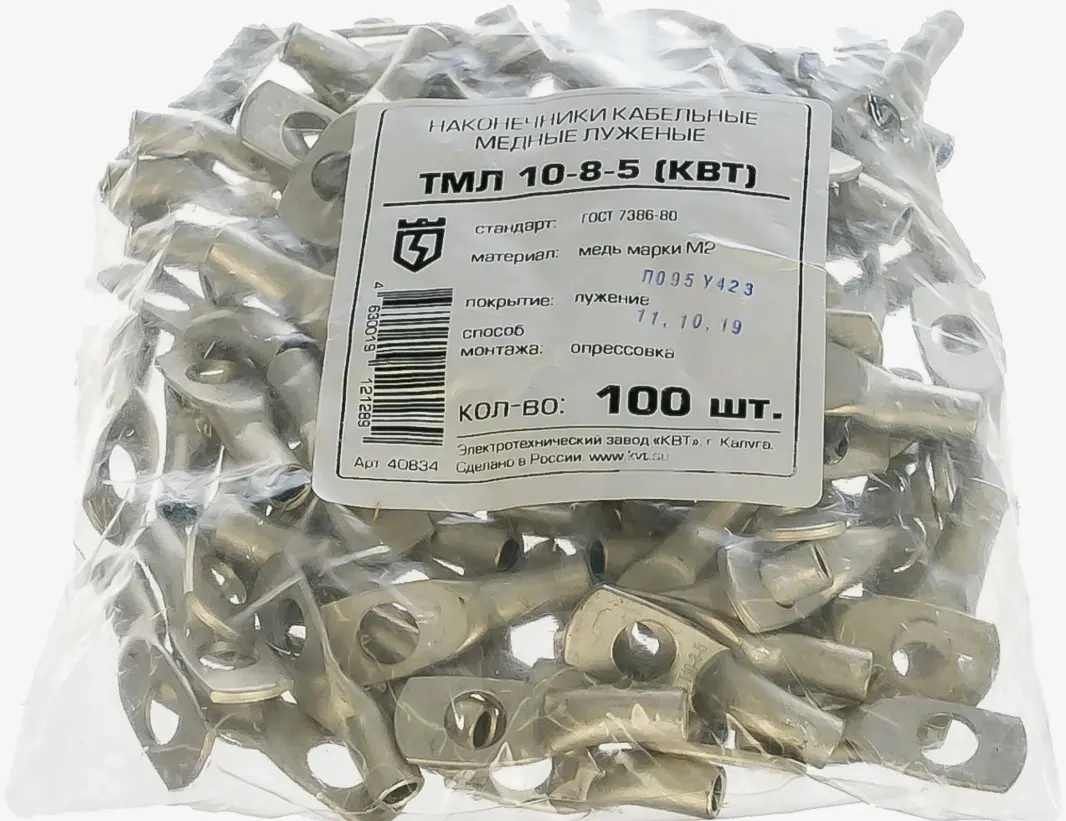

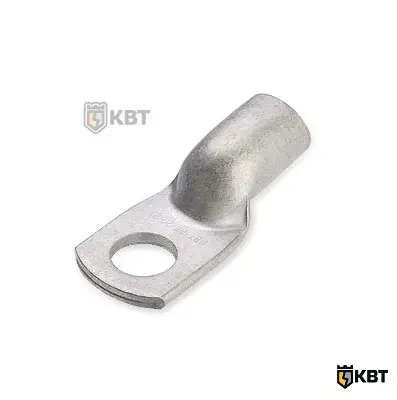

Наконечники кабельные медные луженые ТМЛ (КВТ)
тип: ТМЛ (ГОСТ 7386-80)

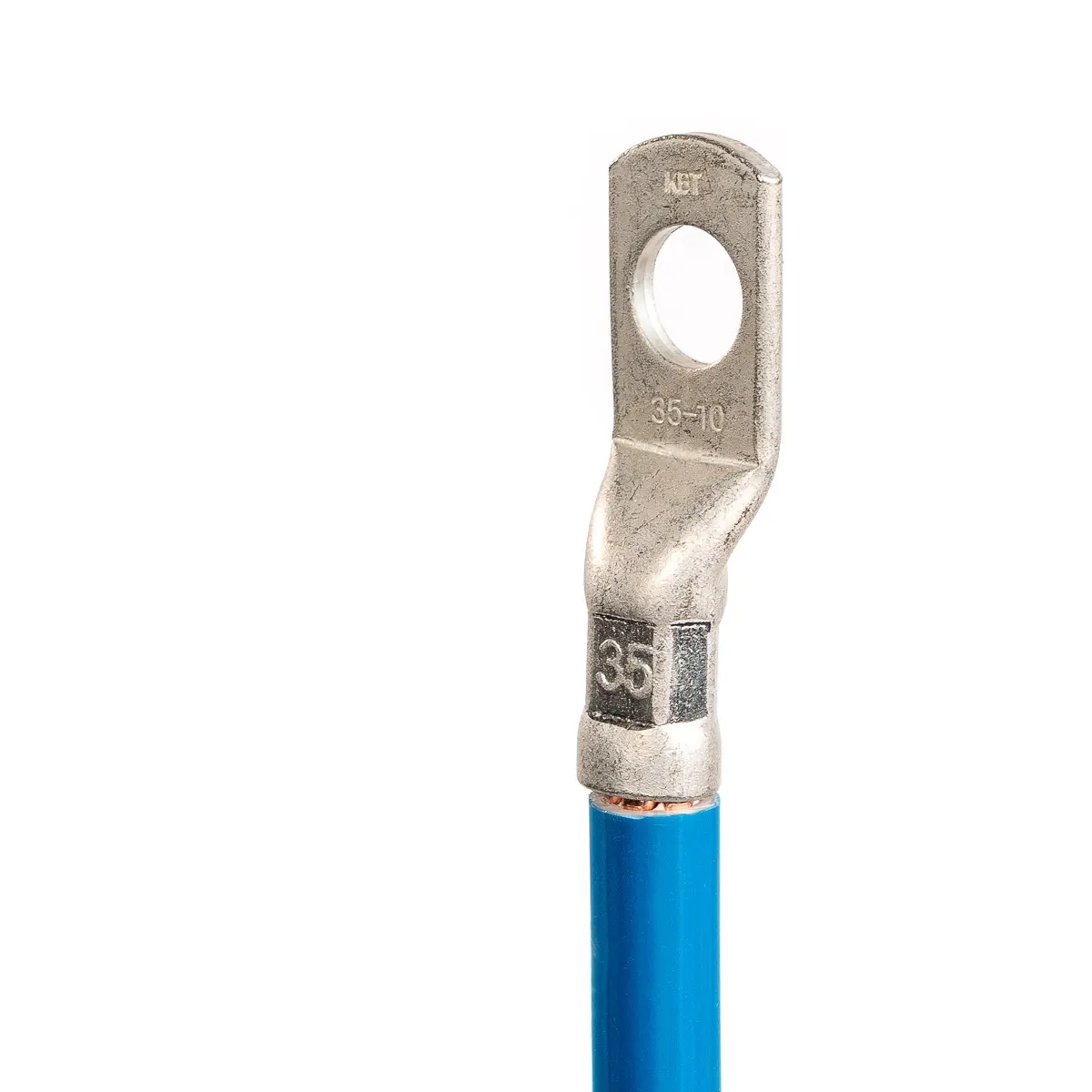

- Предназначены для оконцевания опрессовкой медных кабелей и проводов
- Материал: электротехническая медь марки М2
- Покрытие: электролитическое лужение (климатическое исполнение: «Т2»)
- Рабочее напряжение: до 35 кВ
- «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
- Наконечники нестандартного исполнения:
- Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
- 85 наименований в двух видах климатического исполнения
- Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
- Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
- Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
- После штамповки наконечники подвергаются отжигу для повышения пластичности материала
- Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
- Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
- Комплексное решение от производителя:
- кабельные наконечники и гильзы

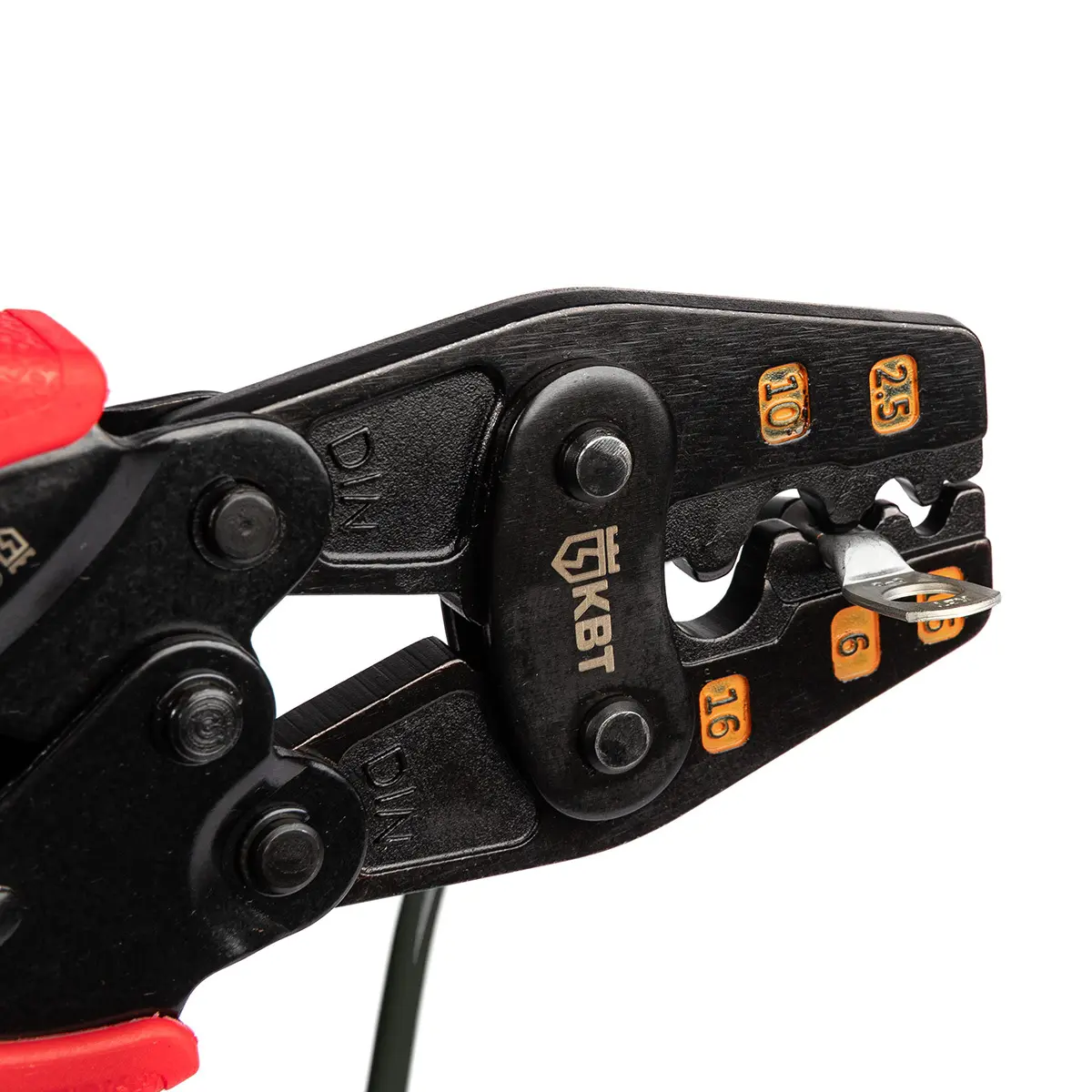

- инструмент для опрессовки
- высокоточные матрицы для опрессовки
- рекомендации по технологии монтажа
Эксплуатационные характеристики
Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет
Сертификация
Отказное письмо на кабельные наконечники и гильзы
| SKU | товарные позиции | L | B | D | d | d₁ |
|---|---|---|---|---|---|---|
| ТМЛ 2.5–4–2.6 | 28 | 8 | 4.3 | 5 | 2.6 | |
| ТМЛ 2.5–5–2.6 | 28 | 10 | 5.3 | 5 | 2.6 | |
| ТМЛ 2.5–6–2.6 | 30 | 12 | 6.4 | 5 | 2.6 | |
| ТМЛ 4–5–3 | 32 | 10 | 5.3 | 5 | 3 | |
| ТМЛ 4–6–3 | 32 | 12 | 6.4 | 5 | 3 | |
| ТМЛ 4-8-3* | 32 | 12.5 | 8.4 | 5 | 3 | |
| ТМЛ 6–5–4 | 32 | 10 | 5.3 | 6 | 4 | |
| ТМЛ 6–6–4 | 32 | 12 | 6.4 | 6 | 4 | |
| ТМЛ 6-8-4* | 32 | 13.5 | 8.4 | 6 | 4 | |
| ТМЛ 10–5–5 | 40 | 11 | 5.3 | 8 | 5 | |
| ТМЛ 10–6–5 | 40 | 14 | 6.4 | 8 | 5 | |
| ТМЛ 10–8–5 | 40 | 16 | 8.4 | 8 | 5 | |
| ТМЛ 16–6–6 | 40 | 14 | 6.4 | 9 | 6 | |
| ТМЛ 16–8–6 | 40 | 16 | 8.4 | 9 | 6 | |
| ТМЛ 16-10-6* | 40 | 18 | 10.5 | 9 | 6 | |
| ТМЛ 25–6–7 | 45 | 15 | 6.4 | 10 | 7 | |
| ТМЛ 25–8–7 | 45 | 16 | 8.4 | 10 | 7 | |
| ТМЛ 25–8–8 | 50 | 16 | 8.4 | 11 | 8 | |
| ТМЛ 25–10–8 | 50 | 20 | 10.5 | 11 | 8 | |
| ТМЛ 35–8–9 | 60 | 18 | 8.4 | 12 | 9 | |
| ТМЛ 35–8–10 | 60 | 22 | 13 | 12 | 9 | |
| ТМЛ 35–10–9 | 63 | 20 | 8.4 | 13 | 10 | |
| ТМЛ 35–12–9 | 60 | 20 | 10.5 | 12 | 9 | |
| ТМЛ 35–10–10 | 63 | 20 | 10.5 | 13 | 10 | |
| ТМЛ 35–12–10 | 63 | 22 | 13 | 13 | 10 | |
| ТМЛ 50–8–11 | 63 | 20 | 8.4 | 14 | 11 | |
| ТМЛ 50–10–11 | 63 | 22 | 10.5 | 14 | 11 | |
| ТМЛ 50–12–11 | 63 | 24 | 13 | 14 | 11 | |
| ТМЛ 70-8-13* | 57 | 24 | 8.4 | 16 | 13 | |
| ТМЛ 70–10–13 | 65 | 24 | 10.5 | 16 | 13 | |
| ТМЛ 70–12–13 | 65 | 24 | 13 | 16 | 13 | |
| ТМЛ 95–10–15 | 75 | 28 | 10.5 | 19 | 15 | |
| ТМЛ 95–12–15 | 75 | 28 | 13 | 19 | 15 | |
| ТМЛ 95–10–16 | 75 | 30 | 10.5 | 20 | 16 | |
| ТМЛ 95–12–16 | 75 | 30 | 13 | 20 | 16 | |
| ТМЛ 120-10-17* | 72 | 34 | 10.5 | 22 | 17 | |
| ТМЛ 120–12–17 | 81 | 34 | 13 | 22 | 17 | |
| ТМЛ 120–16–17 | 81 | 34 | 17 | 22 | 17 | |
| ТМЛ 120–12–18 | 85 | 35 | 13 | 24 | 18 | |
| ТМЛ 120–16–18 | 85 | 35 | 17 | 24 | 18 | |
| ТМЛ 150-10-19* | 80 | 36 | 10.5 | 26 | 20 | |
| ТМЛ 150–12–19 | 90 | 36 | 13 | 25 | 19 | |
| ТМЛ 150–16–19 | 90 | 36 | 17 | 25 | 19 | |
| ТМЛ 150–12–20 | 90 | 38 | 13 | 26 | 20 | |
| ТМЛ 150–16–20 | 90 | 38 | 17 | 26 | 20 | |
| ТМЛ 185–12–21 | 95 | 40 | 13 | 27 | 21 | |
| ТМЛ 185–16–21 | 95 | 40 | 17 | 27 | 21 | |
| ТМЛ 185–16–23 | 105 | 45 | 17 | 30 | 23 | |
| ТМЛ 185–20–21 | 95 | 40 | 21 | 27 | 21 | |
| ТМЛ 185–20–23 | 105 | 48 | 21 | 30 | 23 | |
| ТМЛ 240-12-24* | 95 | 48 | 13 | 32 | 24 | |
| ТМЛ 240–16–24 | 105 | 48 | 17 | 32 | 24 | |
| ТМЛ 240–20–24 | 105 | 48 | 21 | 32 | 24 | |
| ТМЛ 300-16-27 | 105 | 50 | 17 | 34 | 27 |
| SKU | товарные позиции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Покрытие контактной части | Материал контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|
| ТМЛ 2.5–4–2.6 |
35 |
2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 2.5–5–2.6 |
35 |
2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 2.5–6–2.6 |
35 |
2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 4–5–3 |
35 |
4 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 4–6–3 |
35 |
4 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 4-8-3* |
35 |
4 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 6–5–4 |
35 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 6–6–4 |
35 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 6-8-4* |
35 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 10–5–5 |
35 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 10–6–5 |
35 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 10–8–5 |
35 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 16–6–6 |
35 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 16–8–6 |
35 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 16-10-6* |
35 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 25–6–7 |
35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 25–8–7 |
35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 25–8–8 |
35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 25–10–8 |
35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 35–8–9 |
35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 35–8–10 |
35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 35–10–9 |
35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 35–12–9 |
35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 35–10–10 |
35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 35–12–10 |
35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 50–8–11 |
35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 50–10–11 |
35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 50–12–11 |
35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 70-8-13* |
35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 70–10–13 |
35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 70–12–13 |
35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 95–10–15 |
35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 95–12–15 |
35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 95–10–16 |
35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 95–12–16 |
35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 120-10-17* |
35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 120–12–17 |
35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 120–16–17 |
35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 120–12–18 |
35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 120–16–18 |
35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 150-10-19* |
35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 150–12–19 |
35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 150–16–19 |
35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 150–12–20 |
35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 150–16–20 |
35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 185–12–21 |
35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 185–16–21 |
35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 185–16–23 |
35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 185–20–21 |
35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 185–20–23 |
35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 240-12-24* |
35 |
240 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 240–16–24 |
35 |
240 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 240–20–24 |
35 |
240 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
|
| ТМЛ 300-16-27 |
35 |
300 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
медь |
опрессовка |
