Наконечники штыревые втулочные изолированные
Серия
Серия
ЕВРО
тип: НШВИ
- Изготовлены по передовой европейской технологии, аналогично тому, как производятся втулочные наконечники ведущими немецкими компаниями «GLW», «Weidmuller» и «Z+F». Изолирующие манжеты отливаются непосредственно вокруг медных втулок в многопозиционных пресс-формах термопластавтоматов
- Благодаря современной технологии, НШВИ серии «ЕВРО», отлитые на термопластавтоматах, обладают прецизионной Easy-Entry формой без «швов», ступенек и задиров. Наконечники серии «ЕВРО» рекомендованы для автоматических и полуавтоматических машин для опрессовки втулочных наконечников
- Для монтажа одного провода
- Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
- Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
- Максимальное напряжение: 690 В
- Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
- Материал коннектора: медь марки М1
- Покрытие коннектора: электролитическое лужение
- Материал изоляции: полипропилен. Не содержит галогенов
- Термостойкость изоляции: +105 °C
- Цвет изолирующих манжет НШВИ серии «ЕВРО» выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
- Прецизионная форма манжеты вокруг медной втулки, тип «Easy Entry», облегчает заведение многожильного провода в наконечник
- Идеальная дизайнерская упаковка для супермаркетов и магазинов
Эксплуатационные характеристики
Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 25 лет
| SKU | товарные позиции | L | L₁ | D | d | d₁ |
|---|---|---|---|---|---|---|
| 103197 |
НШВИ 0.5-8 серия ЕВРО |
14.4 | 8 | 2.6 | 1.3 | 1.1 |
| 103198 |
НШВИ 0.75-8 серия ЕВРО |
14.4 | 8 | 2.8 | 1.6 | 1.3 |
| 103199 |
НШВИ 1.0-8 серия ЕВРО |
14.4 | 8 | 3 | 1.8 | 1.5 |
| 103200 |
НШВИ 1.5-8 серия ЕВРО |
14.2 | 8 | 3.5 | 2 | 1.7 |
| 103201 |
НШВИ 1.5-12 серия ЕВРО |
18.4 | 12 | 3.5 | 2 | 1.7 |
| 103202 |
НШВИ 2.5-8 серия ЕВРО |
15.6 | 8 | 4 | 2.6 | 2.3 |
| 103203 |
НШВИ 2.5-12 серия ЕВРО |
19.6 | 12 | 4 | 2.6 | 2.3 |
| 103204 |
НШВИ 4.0-9 серия ЕВРО |
16.7 | 9 | 4.6 | 3.2 | 2.8 |
| 103205 |
НШВИ 4.0-12 серия ЕВРО |
19.7 | 12 | 4.6 | 3.2 | 2.8 |
| 103206 |
НШВИ 6.0-12 серия ЕВРО |
20 | 12 | 6 | 3.9 | 3.5 |
| 103207 |
НШВИ 10-12 серия ЕВРО |
21.2 | 12 | 7.4 | 4.9 | 4.5 |
| 103208 |
НШВИ 16-12 серия ЕВРО |
22.2 | 12 | 8.5 | 6.2 | 5.8 |
| 103209 |
НШВИ 25-16 серия ЕВРО |
27.8 | 16 | 11 | 7.9 | 7.5 |
| SKU | товарные позиции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Покрытие контактной части | Материал контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| 103197 |
НШВИ 0.5-8 серия ЕВРО |
0.69 | 0.5 | 3/4/5/6 | гальваническое лужение | медь | белый | опрессовка |
| 103198 |
НШВИ 0.75-8 серия ЕВРО |
0.69 | 0.75 | 3/4/5/6 | гальваническое лужение | медь | серый | опрессовка |
| 103199 |
НШВИ 1.0-8 серия ЕВРО |
0.69 | 1.0 | 3/4/5/6 | гальваническое лужение | медь | красный | опрессовка |
| 103200 |
НШВИ 1.5-8 серия ЕВРО |
0.69 | 1.5 | 3/4/5/6 | гальваническое лужение | медь | черный | опрессовка |
| 103201 |
НШВИ 1.5-12 серия ЕВРО |
0.69 | 1.5 | 3/4/5/6 | гальваническое лужение | медь | черный | опрессовка |
| 103202 |
НШВИ 2.5-8 серия ЕВРО |
0.69 | 2.5 | 3/4/5/6 | гальваническое лужение | медь | синий | опрессовка |
| 103203 |
НШВИ 2.5-12 серия ЕВРО |
0.69 | 2.5 | 3/4/5/6 | гальваническое лужение | медь | синий | опрессовка |
| 103204 |
НШВИ 4.0-9 серия ЕВРО |
0.69 | 4 | 3/4/5/6 | гальваническое лужение | медь | серый | опрессовка |
| 103205 |
НШВИ 4.0-12 серия ЕВРО |
0.69 | 4 | 3/4/5/6 | гальваническое лужение | медь | серый | опрессовка |
| 103206 |
НШВИ 6.0-12 серия ЕВРО |
0.69 | 6 | 3/4/5/6 | гальваническое лужение | медь | желтый | опрессовка |
| 103207 |

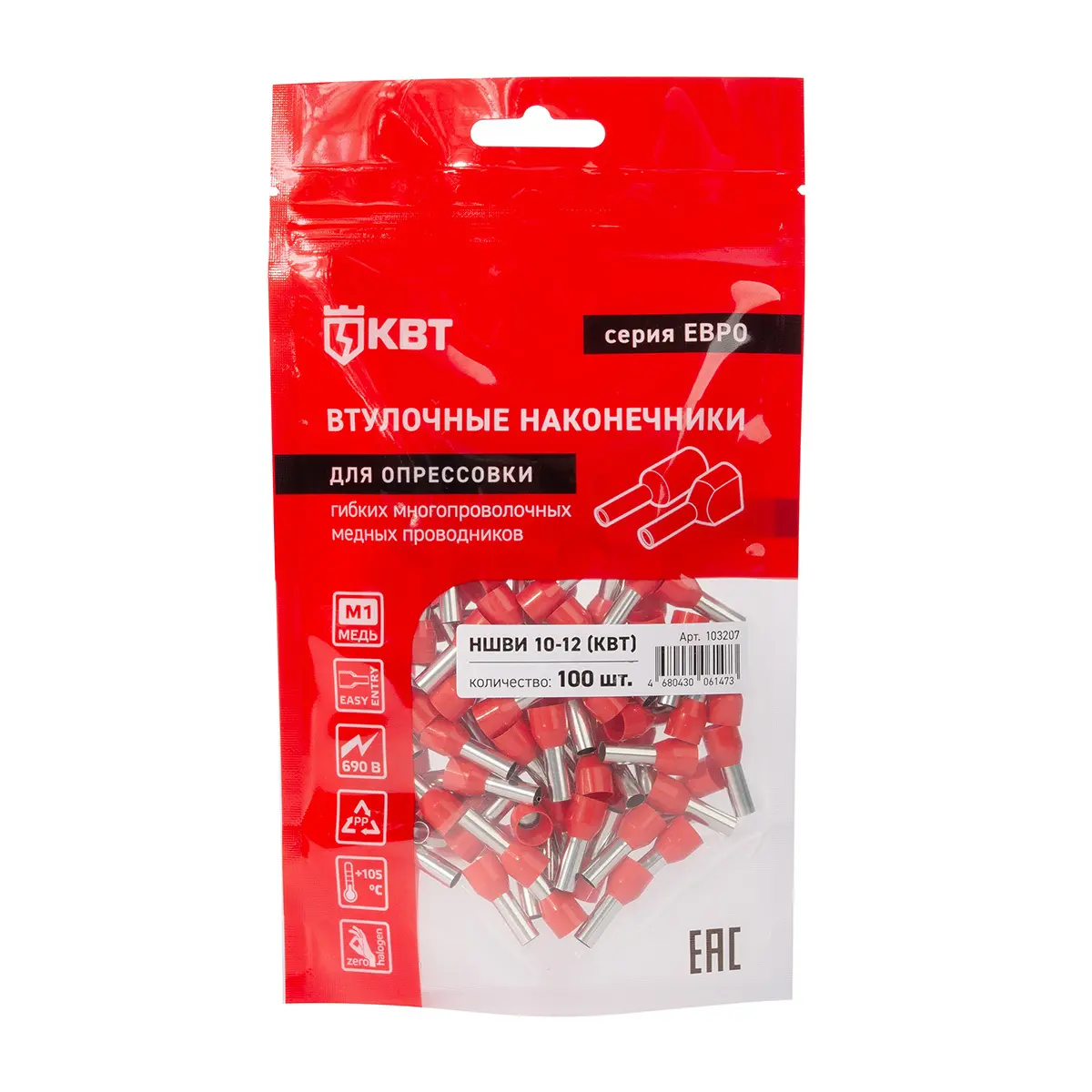

НШВИ 10-12 серия ЕВРО |
0.69 | 10 | 3/4/5/6 | гальваническое лужение | медь | красный | опрессовка |
| 103208 |
НШВИ 16-12 серия ЕВРО |
0.69 | 16 | 3/4/5/6 | гальваническое лужение | медь | синий | опрессовка |
| 103209 |
НШВИ 25-16 серия ЕВРО |
0.69 | 25 | 3/4/5/6 | гальваническое лужение | медь | желтый | опрессовка |
