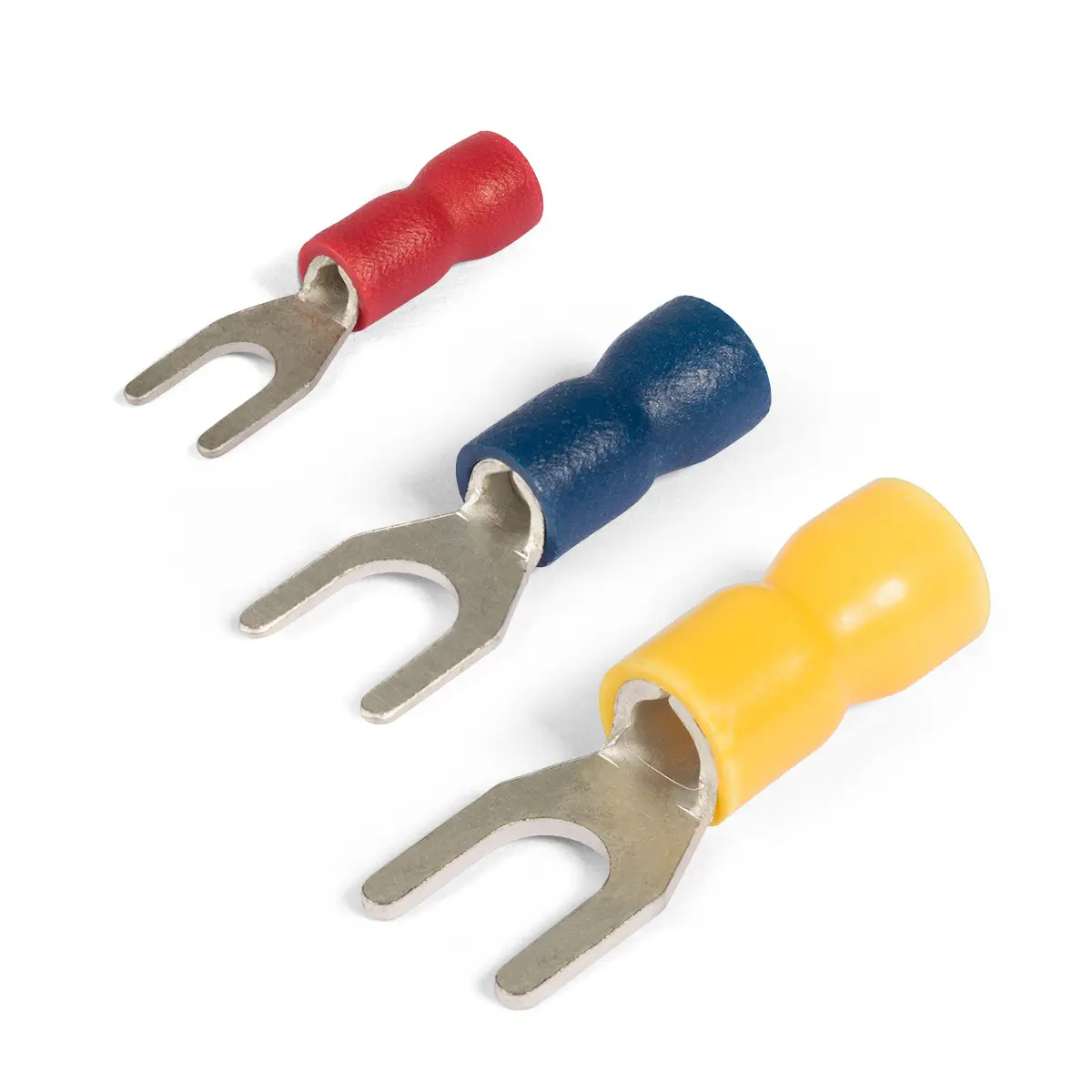

Наконечники вилочные изолированные с ПВХ манжетой
СерияEasyFix тип: НВИ (ТУ 3424-001-59861269-2004)
- Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
- Не требует полного демонтажа крепежного соединения.
Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию - Материал изоляции: самозатухающий ПВХ.
Класс V-0 по UL94 - Термостойкость изоляции: 75 °C
- Материал наконечника: латунь марки Л63у
- Покрытие наконечника: электролитическое лужение
- Максимальное напряжение: 690 В
- Особенности конструкции:
- исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- незаваренный стыковой шов на трубной контактной части наконечников
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- Расширенные мультиразмерные диапазоны опрессовки
- Опрессовка проводника поверх изолирующей манжеты
Эксплуатационные характеристики
Сертификация
Декларация соответствия на изолированные наконечники (EAC)
- Позиции
- Характеристики
- Размеры
- Вопросы и ответы
- Видеообзор
- Дополняющие видео
| SKU | товарные позиции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Покрытие контактной части | Материал контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
|
НВИ 1.5-3 серия EasyFix |
0.69 |
0.34/ 1.5/ 0.25/ 0.75/ 1.0/ 0.5 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |
красный |
опрессовка |
|
|
НВИ 1.5-4 серия EasyFix |
0.69 |
0.34/ 1.5/ 0.25/ 0.75/ 1.0/ 0.5 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |
красный |
опрессовка |
|
|
НВИ 2.5-4 серия EasyFix |
0.69 |
2.5/ 1.5/ 1.0 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |

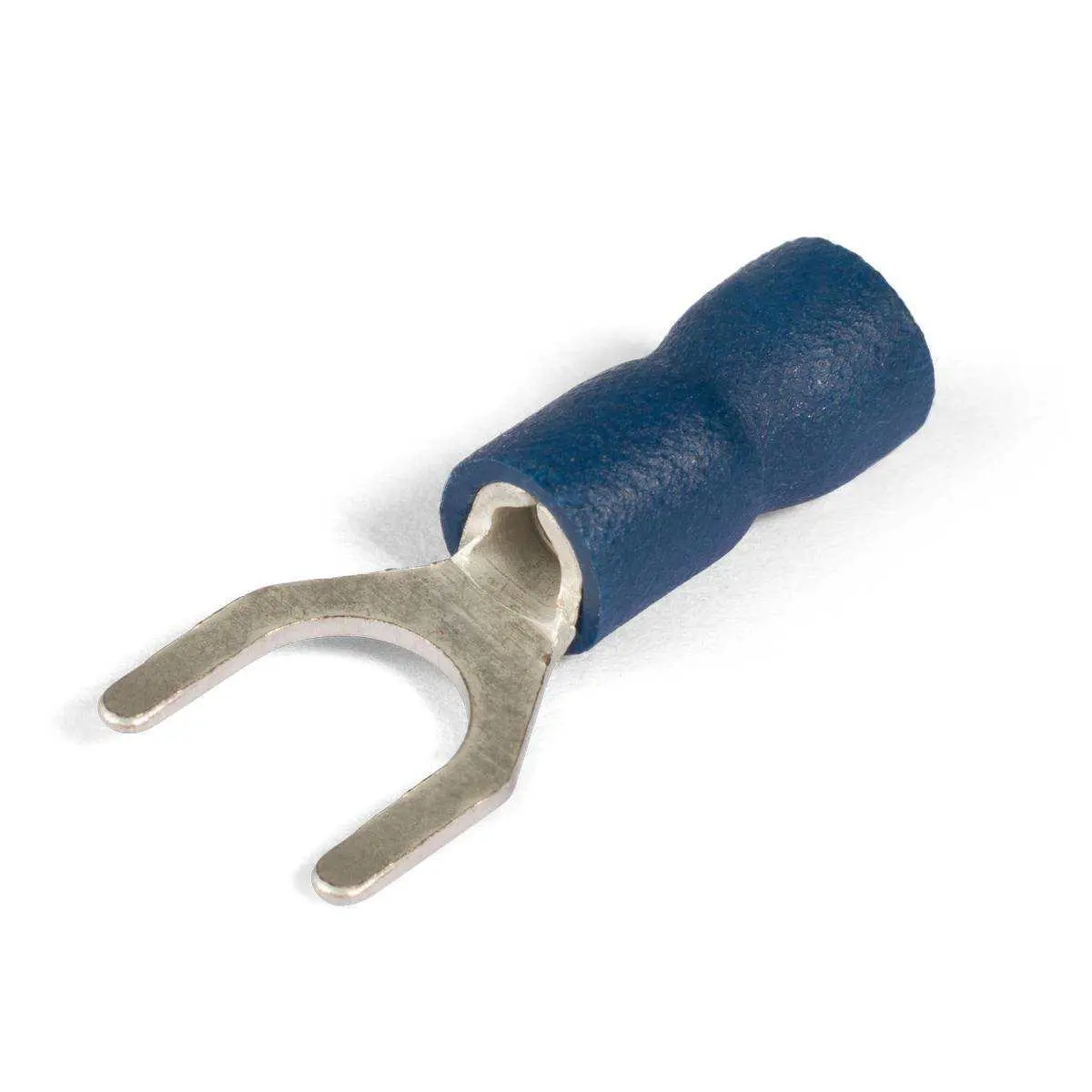

синий |
опрессовка |
|
|
НВИ 2.5-5 серия EasyFix |
0.69 |
2.5/ 1.5/ 1.0 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |
синий |
опрессовка |
|
|
НВИ 6.0-4 серия EasyFix |
0.69 |
4/ 6/ 2.5 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |

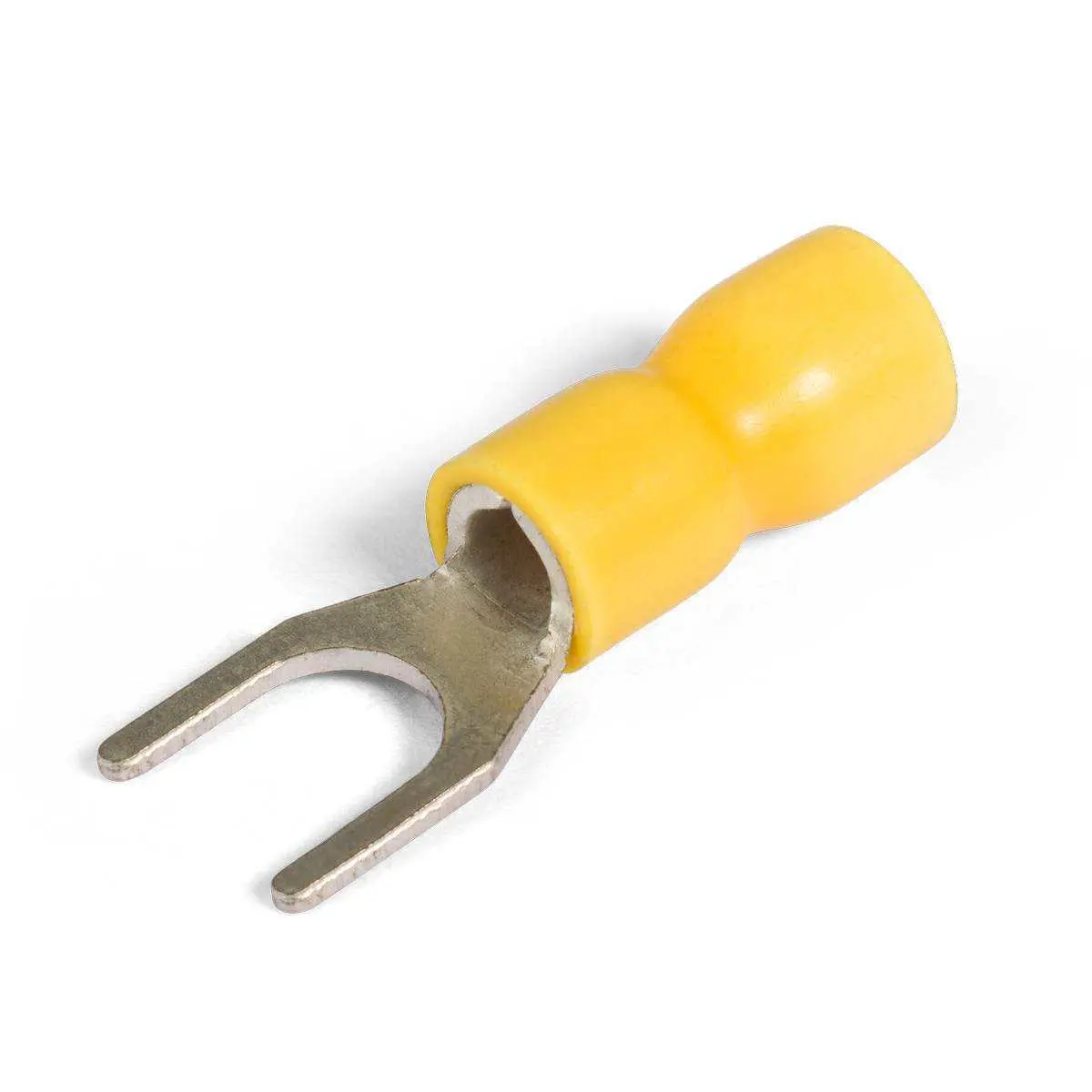

желтый |
опрессовка |
|
|
НВИ 6.0-6 серия EasyFix |
0.69 |
4/ 6/ 2.5 |
3/ 4/ 5/ 6 |
гальваническое лужение |
латунь |
желтый |
опрессовка |
| SKU | товарные позиции | L | l | B | S | D | d₁ |
|---|---|---|---|---|---|---|---|
|
НВИ 1.5-3 серия EasyFix |
22.2 | 11.2 | 6.4 | 0.6 | 3.8 | 1.7 | |
|
НВИ 1.5-4 серия EasyFix |
22.2 | 11.2 | 7.2 | 0.6 | 4.4 | 1.7 | |
|
НВИ 2.5-4 серия EasyFix |
22.5 | 11.5 | 7.2 | 0.7 | 4.4 | 2.3 | |
|
НВИ 2.5-5 серия EasyFix |
22.5 | 11.5 | 8.1 | 0.7 | 5.4 | 2.3 | |
|
НВИ 6.0-4 серия EasyFix |
26.7 | 14.2 | 8.3 | 0.8 | 4.4 | 3.4 | |
|
НВИ 6.0-6 серия EasyFix |
26.7 | 14.2 | 9 | 0.8 | 6.6 | 3.4 |
